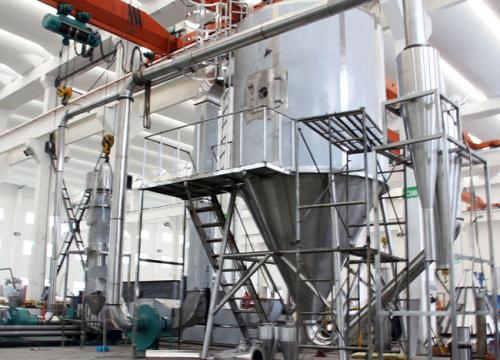

噴霧干燥機是干燥設備領域發展最快、應用范圍最廣的一種形式，適用于溶液、乳濁液和可泵送的的懸浮液等液體原料生成粉狀、顆粒狀或塊狀固體產品。被干燥物料熱敏性、粘度、流動性等不同的干燥特性，和產品的顆粒大小、粒度分布、殘留水份含量、堆積密度、顆粒形狀等不同的質量要求，決定了采用不同的霧化器、氣流運動方式和干燥室的結構形式。
經球磨好的料漿在攪拌槽內進一步的被攪拌均勻并加熱至35℃以上，然后向攪拌槽內施加壓力，在壓力的作用下，料漿被送至霧化器，經霧化器霧化后從塔體下部噴入塔體內。經油氣熱交換器加熱的N2被送風機送至塔體頂部的氣體分配器，經氣體分配器后，N2均勻地、呈旋風狀地進入塔體，對霧化了的料漿進行干燥制粒。料粒與熱氣體接觸后其表面的液體便迅速蒸發，而內部的氣體在其后的干燥過程中遷移到表面被熱氣體帶走。干燥后的料粒落到塔體底部，通過一對碟閥進行間隙式回收。
干燥料漿后的氣體中含有汽化后的己烷和少量的微小粉塵，該氣體被壓力風機首先送到旋風分離器，對其中的粉塵進行初步分離，然后再送至冷凝一淋洗塔。在淋洗塔內，氣體得到進充分的洗滌，而氣體中含有的己烷氣體被冷凝出來，在淋洗塔底部進行收集，經洗滌后的氣體又被送到油一氣熱交換器進行加熱，得到重復使用。運行過程中系統保持微正壓狀態，靠一個送氣閥和一個排氣閥自動控制。 避免了熱風渦流和軸流的缺點，設置了熱風整流室，在整流室的吹出口裝有蜂窩狀類似轉漿式水輪機導向葉輪的固定葉片，熱風由固定葉片的半徑方向流出，進一步改變熱風方向，吹向干燥塔。這樣由固定葉片把渦流的熱風轉變?yōu)楦稍锼妮S向供給，達到了整流的目的，對于解決干燥塔內的產品附著問題效果非常明顯。而且整流后防止了熱風回轉，使霧下降時，受熱均勻，使成品的熱變化可以維持在最小限度內，因此提高了成品的質量。
噴霧干燥機是使液態物料經過噴嘴霧化成微細的霧狀液滴，在干燥塔內與熱介質接觸，被干燥成為粉料的熱力過程。進料可以是溶液、懸浮液或糊狀物，霧化可以通過旋轉式霧化器、壓力式霧化噴嘴和氣流式霧化噴嘴實現，操作條件和干燥設備的設計可根據產品所需的干燥特性和粉粒的規格選擇。噴霧干燥器噴霧、烘干及收集系統采用透明的優質高硼硅耐熱玻璃材料制造，使干燥過程在無污染的環境下進行。內置進口全無油空壓機，噴粉的顆徑呈正態分布，流動性非常好，噪音非常低，小于60db。二流體噴霧的霧化結構，整機采用優質不銹鋼材料制造，設計緊湊，無需附屬設備。設有噴咀清潔器（通針），在噴咀被堵塞時，會自動清除，通針的頻率可自動調整。
